【原创教程】UG出图快速设置图框和参数模板说明

2015-01-03 16:11 优胜模具
方式一: 普通出图

1. 将“TK”文件夹复制到E盘;

2. 将E盘-TK文件夹-MB文件夹里面的model-plain-1-mm-template.prt文件复制,粘贴到D:\Program Files\UGS\NX7.5\LOCALIZATION\prc\simpl_chinese\startup\替换原文件(此路径以安装的软件版本为准);

3. 双击E盘-TK文件夹-MB文件夹里面的“TK1.pax”;

4. UG菜单-文件-实用工具-用户默认设置-制图-常规-图纸-使用图纸模板中的设置-确定,重启UG;

5. 完成,随便新建一个部件画图,要出图时点击资源条最下面的按钮,选择图纸即可,默认字高2.5,如果图纸不是A4就修改字高,其余不用再点。

注意:在UG里新建文件(或新建组件)画的图才能自动设置参数,如果打开以前的文件则还需手动设置参数,因为以前画图时没有替换UG的模板文件,只有在替换过模板的UG里画图(或新建文件再导入以前的图)才可。此方式出图零件和图纸是同一个文件图纸如果选错了点击图纸的边框直接删除,在资源条重新选择图纸。



方式二: 装配出图

将“TK”文件夹复制到E盘,双击MB文件夹里的TK2.pax即可。出图时,打开任意零件,再点UG资源条最后一个按钮选择图纸。(图纸所有参数、包括大小、字高、背景、样式都已设置好,不用任何修改)。

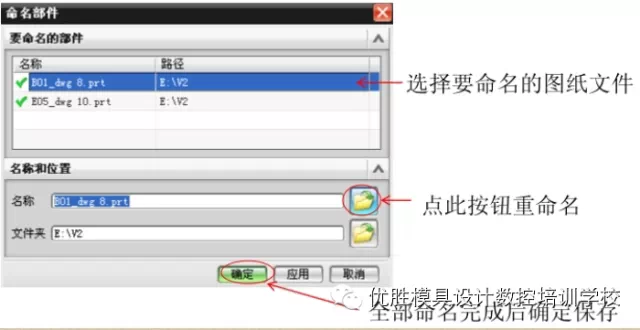

注意:在出图时会零件会变成图纸的子装配,保存时图纸是一个文件,零件是一个文件。要查看图纸需打开对应的图纸文件。(单独打开零件看不到图纸),此方式利于修改3D时图纸自动更新有时没显示零件、投影定向视图点击面不能自动摆正、画不了中心线等问题,打开图层全部显示即可,图纸如果选错了点击图纸的边框直接删除,然后菜单-文件-导入部件,手动导入图框,再设置字高。装配中如果有多个相同零件,先把选择过滤器设为“实体”,或者双击零件设为工作部件,再选中隐藏,制图完成后点全部保存。

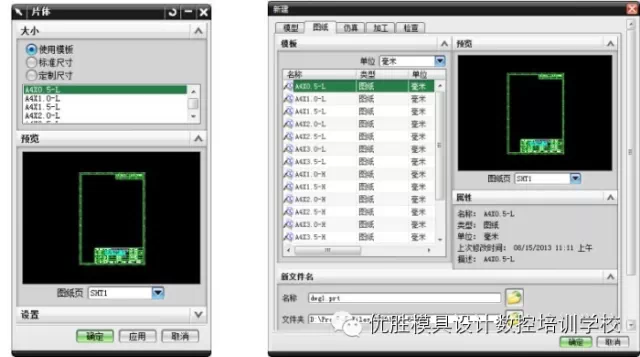

方式三在UG新建图纸对话框中替换内置的图纸模板:

做好图纸文件和设置好模型模板的参数model-plain-1-mm-template.prt ,放到D:\Program Files\UGS\NX7.5\LOCALIZATION\prc\simpl_chinese\startup\,编辑该目录下的ugs_drawing_templates_simpl_chinese.pax(非主模型图纸模板)和ugs_sheet_templates_simpl_chinese.pax(图纸页模板),记事本打开,修改里面的图纸名称和路径,以后在新建图纸时自己的模板便会出现在对话框,或者双击这两个文件便可把模板加载到资源条,利于快速调用和编辑(UG较旧的版本有的模板文件是放在UG安装目录\UGII\templates\,如果上面方法无效,即新建图纸没有出现自己做好的模板,尝试编辑此目录的ugs_drawing_templates.pax和ugs_sheet_templates.pax)。

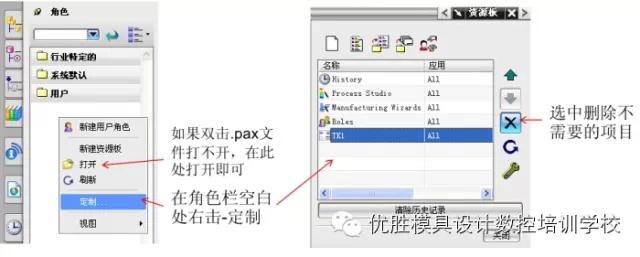

附:删除资源条上多余的按钮

注:如有安装优胜模具外挂,使用普通出图方式的话还需要把model-plain-1-mm-template.prt模板文件粘贴到D:\Program Files\UGS\NX7.5\UGII\templates\, (此路径以安装的软件版本为准)才行。



如何自定义创建属于自己的模板文件?

1. 打开MB文件夹里面的model-plain-1-mm-template.prt,转到制图模块,设置好视图首选项,样式首选项,背景等参数后保存,替换UG原文件。

2. 重启UG,新建文件,转到制图模块,设置图框大小,导入CAD格式图框或者画个图框,保存,然后删除图框,设置另一种型号图框大小,另存为一个文件,以此类推,需要多少规格图框就建多少个文件。

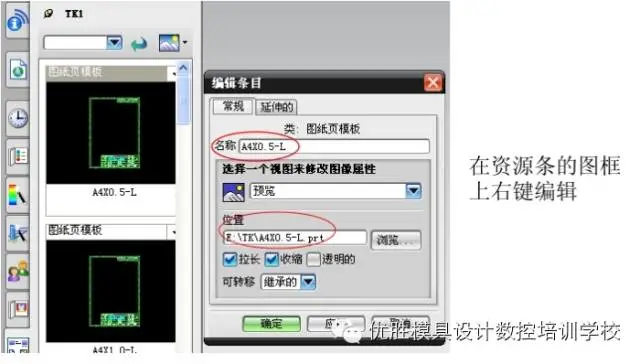

3. 按公司出图的要求,(普通出图或者装配出图方式)选TK1.pax或者TK2.pax,在资源条的图框上右键编辑,填好名称和上面已经做好的图框文件路径。至此完成,也可以直接在TK文件夹参考模板上自定义修改。



以上是我汇集的UG出图快速设置图框和标注参数的方法,大部分为自己反复研究出来,大家可参照这个模板自定义设置,希望能带给大家工作上的便利。
(注:优胜校友韦忠华制作)

┄┄┄┄┄┄┄┄┄✄┄┄┄┄┄┄┄┄┄
